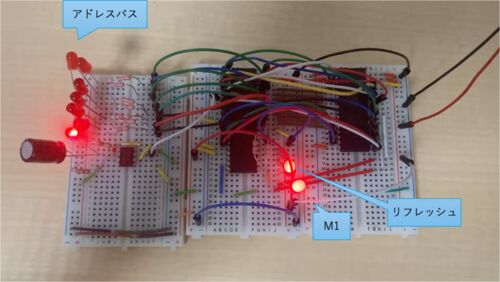

概要 Z80とROMでLチカしてみました。 基本的にLEDはZ80のアドレスバスに接続し、アドレスバスの出力を可視化します。加えて、動作の理解のため、M1のピンと、リフレッシュのピンにも接続します（役割は後述します）。 まず、動作させた動画を掲載します。ク…

Z80の動作を一つ一つ確認していくために、1Hzのクロックを作ってみました。 タイマーIC動いた。参考：https://t.co/U9MZKH6QTL pic.twitter.com/PvfrgMPfru— くれ:|| (@kure) 2024年10月22日 回路は以下の記事と同じものを組みました。 nobita-rx7.hatenablo…
